2023款日产奇骏T32与逍客J11Z空调翻板电机详解 步进电机与电子翻板装置

随着汽车空调系统自动化程度的不断提高，电子翻板装置已成为现代车型冷暖调节的核心部件。2023款日产奇骏（T32）和逍客（J11Z）均配备了先进的自动空调系统，其内部广泛采用步进电机驱动的电子翻板装置，用于精确控制风门开度、温度混合以及气流分配。本文将围绕这两款车型的空调翻板电机、步进电机及电子翻板装置展开详细解析，帮助车主和维修人员深入了解其工作原理、常见故障及维护要点。

一、空调翻板电机与步进电机的作用

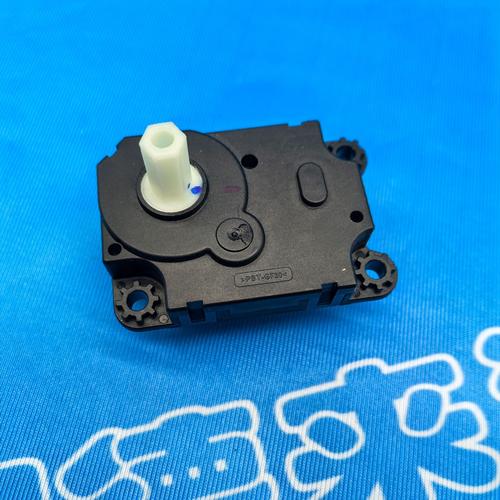

在奇骏T32和逍客J11Z的空调总成中，翻板（也称风门）负责调节空气流向和温度。例如，温度混合风门控制冷暖空气比例，模式风门切换吹面、吹脚、除霜等出风方向，内外循环风门则控制车内空气来源。传统拉线或真空马达已被电子步进电机取代。步进电机每接收到一个脉冲信号就旋转一个固定角度，通过齿轮组驱动翻板轴，实现无级、精准的角度定位。这种设计使得空调控制单元能够根据设定温度、环境温度和日照强度等参数，实时计算并驱动翻板至最佳位置，从而提升舒适性和节能效果。

二、2023款奇骏T32与逍客J11Z的电子翻板装置特点
1. 结构集成化：两款车型的空调箱体采用模块化设计，翻板电机直接安装在壳体上，与内部风门轴通过星形齿轮啮合。每个电机内集成了驱动电路和位置反馈电位计（部分型号），控制单元可通过反馈信号监测翻板实际位置，实现闭环控制。
2. 常见电机类型：主要采用双极步进电机，具有体积小、扭矩稳定、响应快的特点。通常为12V供电，步进角为7.5°或15°，通过减速齿轮后输出扭矩足以克服风门阻力。
3. 典型故障现象：翻板电机卡滞、异响、空调出风温度不稳定、模式切换失灵、内外循环失效等。故障原因包括电机内部线圈短路/断路、齿轮磨损、电位计失效、空调控制单元软件bug或风门机械卡阻。

三、诊断与维修注意事项
当出现空调翻板相关故障时，建议按以下步骤排查：

• 读取空调系统故障码，确认是哪个电机或风门电路异常。
• 使用诊断仪执行执行器测试，观察翻板电机是否动作及反馈信号是否合理。
• 检查电机插头供电、搭铁及信号线是否正常。
• 若电机损坏，需更换总成。注意：部分车型更换后需使用诊断仪进行校准/自学习，否则可能出现风门位置偏差。
• 对于机械卡阻，可尝试手动活动风门，若阻力过大需分解空调箱体检查异物或变形。

四、选购与更换建议
市面上的翻板电机分为原厂件和品牌副厂件。原厂件匹配度最好，但价格较高；优质副厂件性价比突出，但需注意步进电机参数和齿轮齿数必须与原车一致。更换时建议同时检查相关风门轴的磨损情况，必要时涂抹专用润滑脂。2023款部分车型的空调控制单元支持在线编程，若更换控制单元或电机后出现功能异常，需前往4S店或具备资质的维修站进行匹配。

五、
奇骏T32和逍客J11Z的空调系统通过步进电机驱动的电子翻板装置，实现了精准、智能的空气调节。了解其结构原理和故障特征，有助于快速诊断问题并采取正确的维修方案。日常使用中，保持空调滤芯清洁、避免暴力操作空调面板，可延长翻板电机寿命。若遇到复杂电子故障，建议借助专业诊断设备，避免盲目更换零件。
